【產品用途】
j61y、j61h鍛鋼截止閥系列產品不僅適用于中低壓，而且適用于高壓，在石油、化工、制藥、化肥、電力行業等各種的工況上，起著截?cái)嗷蚪油ㄕ{(diào)節管路的介質。
【常見型號】
鍛鋼截止閥常見的型號有j11h、j11y、j41h、j41y、j61h、j61y等。
【閥門特點】
1、結構緊湊、造型美觀、縮徑流道，結構特征：B.B或W.B。
2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。
3、閥瓣為圓錐形，閥桿設有倒密封，密封性好。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。填料采用柔性石墨，密封可靠，操作靈活，啟閉力矩小。
4、可選用各種配管標準及連接形式(如：承插焊、對焊、螺紋連接)。
【執行標準】
設計標準采用ASME B 16.34、BS 5352；
結構長度標準采用ASME B16.10；
連接法蘭則采用ASME B16.5；
螺紋端則采用ASME B1.20.1；
承插焊端則采用ASME B 16.5、ASME B16.11；
試驗和檢驗標準則采用API 598、BS 6755；
【性能參數】
| 工作壓力(MPa) | 1.6~42.0 (Calss150-Calss2500) | |||
| 口徑 | DN15-DN50 1/2″-2″ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 材料 | 閥體 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | ||
| 閥瓣 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 閥桿 | A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L | |||
| 密封面 | 不銹鋼司太立合金 | |||

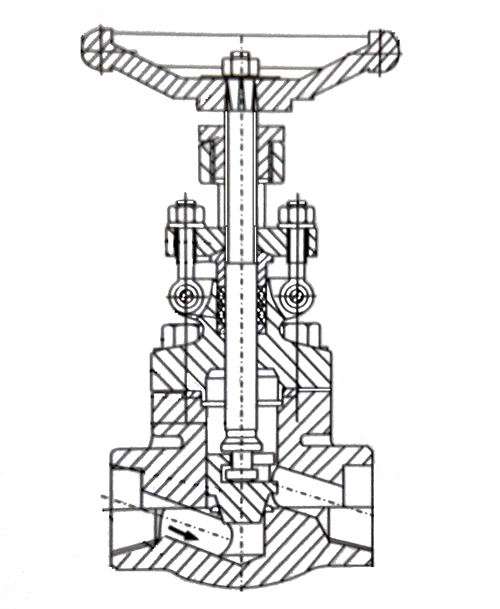

【結構示意圖】

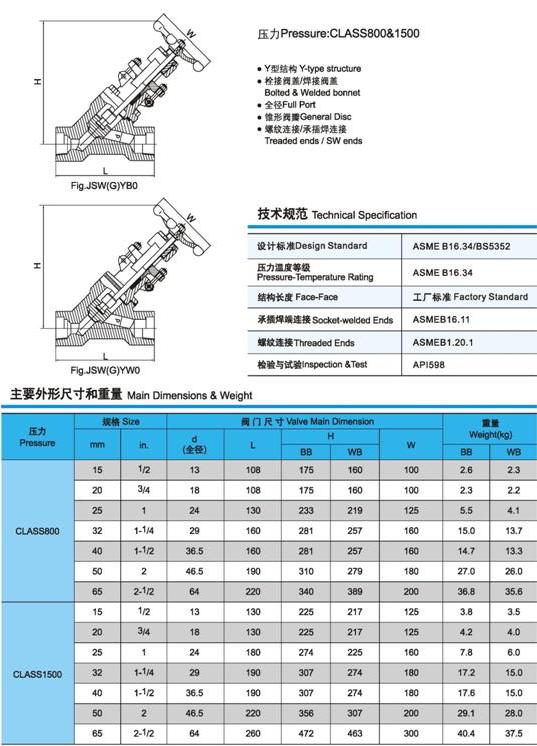

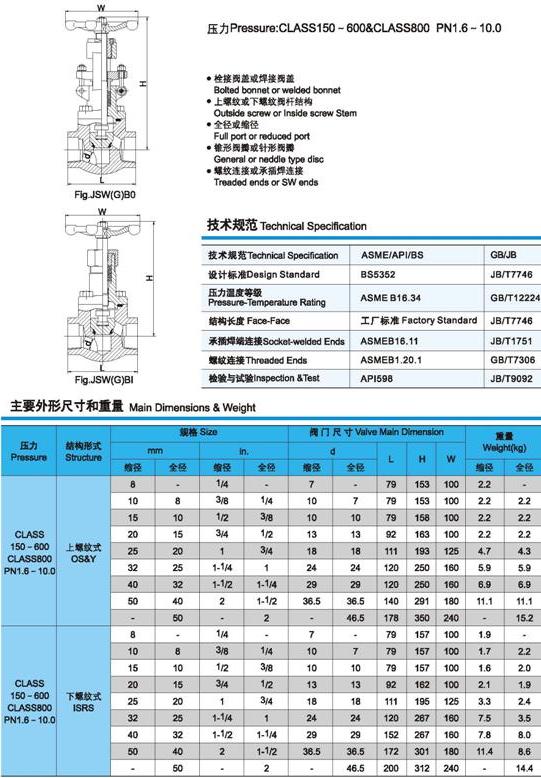

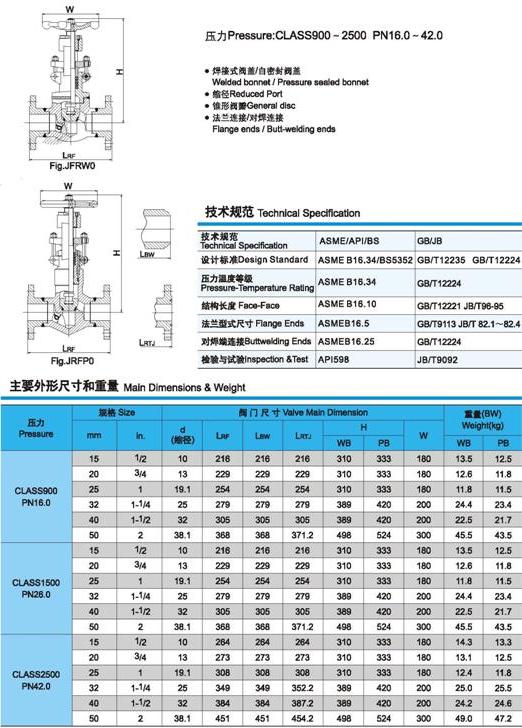

【外形尺寸】
<
<
<
<
<
<
<
<
<
<
