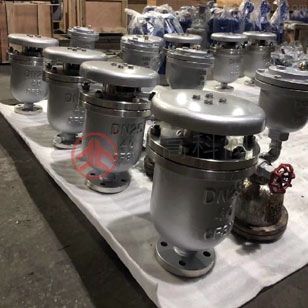

一、低壓高速進排氣閥_高低進排氣閥產品概述
低壓高速進排氣閥是一種當管道中的壓力還未產生或是已經降到無壓狀態，系統低壓運行時，該閥門大量進排氣。當系統初次運行管線充水過程中，低壓進排氣閥的大排孔將大量排氣直至管道內空氣排放完畢，水進入進排氣閥內，浮起浮球，進排氣閥關閉。在管線檢修泄水等工況下管道內突然出現負壓時，低壓進排氣閥的浮球會立即落下，打開進排氣口，利用管道與大壓的壓差大量吸入外界空氣，消除管道內的負壓。
只有當管道內的壓力處于低壓狀態時，低壓高速進排氣閥才工作，一旦管道壓力恢復正常，閥門便馬上關閉。低壓高速進排氣閥的進排氣孔較大，浮球在工作時的受力有：自身重力、浮力、閥內外壓差。管線允水剛開始階段，浮球受到的內外壓差不足以克服自身的重力，此時浮球處于下降狀態，進排氣閥大量排氣，當有壓水流上來時，浮球受到的浮力較大，此時浮球上升，從而使閥關閉。
二、低壓高速進排氣閥_高低進排氣閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | SUS304 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
3 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 蓋 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
5 | 排 氣 罩 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
三、低壓高速進排氣閥_高低進排氣閥主要技術規范表
設計標準 | JB/T 12386-2015 給水管道進排氣閥 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 |
試壓標準 | GB/T13927-2008 工業閥門 壓力試驗 |
使用溫度 | 0℃-85℃ |
適用介質 | 清水、原水等(注：不能用于污水系統) |
四、低壓高速進排氣閥_高低進排氣閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||
H | L | L1 | ||
1.0-1.6 | 50 | 240 | 185 | — |
65 | 253 | 290 | — | |
80 | 253 | 290 | 188 | |
100 | 286 | 340 | 220 | |
五、低壓高速進排氣閥_高低進排氣閥主要結構圖
<
<
<
<
<
<
<
<
<
