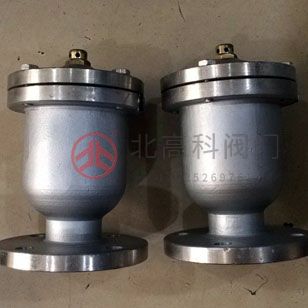

一、雙相不銹鋼排氣閥產品概述
雙相不銹鋼排氣閥是一種閥體、浮體、升降罩、閥蓋和排氣罩等主要零部件采用雙相鋼S31803、S32205、S32750以及SAF2205、SAF2507等材料整體鑄造或焊制而成，同時具備大、小進排氣孔，并當管道空管充水時能實現快速排氣，當管線內產生負壓時又能快速進氣，且在工作壓力下可排出管中集結的微量空氣，排盡氣后具有自動封水功能的進、排氣裝置。該閥所選用的鋼種由于在其固溶組織中存在鐵素體相和奧氏體相，因此，它綜合了鐵素體和奧氏體不銹鋼的優點，具有優良的耐腐蝕性和高強度性能，特別適合水中硫化物和氯離子含量較高的供水管道上使用。本產品有整體式和分體式兩種結構型式，具有排氣量大、浮球抗水沖擊壓力高、當管內產生真空時吸氣性能好、水密封壓力適應范圍廣等優點。
二、雙相不銹鋼排氣閥零件材料表
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥 體 | SAF2205 | SAF2507 | S31803 | S32205 | S32750 |
2 | 浮 體 | SAF2205 | SAF2507 | S31803 | S32205 | S32750 |
3 | 升 降 罩 | SAF2205 | SAF2507 | S31803 | S32205 | S32750 |
4 | 密 封 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 蓋 | SAF2205 | SAF2507 | S31803 | S32205 | S32750 |
6 | 排 氣 罩 | SAF2205 | SAF2507 | S31803 | S32205 | S32750 |
三、雙相不銹鋼排氣閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009等 | ||||
檢驗驗收 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | ||||
適用溫度 | 0℃~65℃ | ||||
四、雙相不銹鋼排氣閥外形尺寸表
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 尺寸 | |||||
Φ | H | D | D1 | D2 | Z-Φd | ||
1.6 | 25 | 195 | 320 | 115 | 85 | 65 | 4-14 |
32 | 195 | 320 | 135 | 100 | 78 | 4-18 | |
40 | 195 | 320 | 145 | 110 | 85 | 4-18 | |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
65 | 242 | 375 | 180 | 145 | 120 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 8-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 12-23 | |
250 | 465 | 880 | 405 | 355 | 320 | 12-25 | |
300 | 510 | 990 | 460 | 410 | 375 | 12-25 | |
400 | 656 | 1100 | 580 | 525 | 485 | 16-30 | |
五、雙相不銹鋼排氣閥結構圖
<
<
<
<
<
<
<
<
<
<
