【產品用途】
Q347H、Q347F、VQR3AL08、VQR3BQ08硬密封固定球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品生產中;水電、火電和核電的電力生產系統中;城市和工業企業的給排水、供熱和供氣系統中。
【結構簡圖】
【基本型號】
硬密封固定球閥常見的型號有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y、VQR3AL08、VQR3BQ08等。
【執行標準】
設計和制造標準：GB/T12237
結構長度標準：GB/T12221
閥門檢驗和試驗標準：GB/T13927
連接法蘭標準：JB/T79.1 GB/T9113.1-9113.4
【零件材質】
| 閥體 | 閥桿 | 閥球 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
| WCB | 1Cr13 | 1Cr13 | 1Cr13 | 柔性石墨 | 柔性石墨 | -29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2Mov | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、堿 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| CF3M | 316L | 316L |
【外形尺寸】

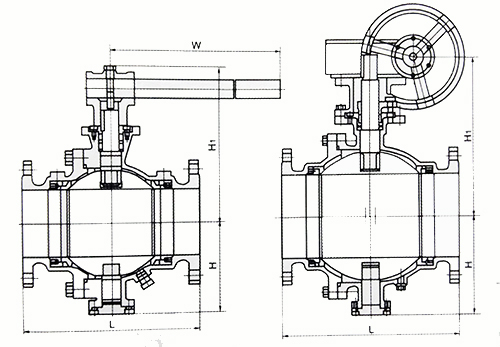

PN1.6MPa下的硬密封固定球閥外形尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 498 | 591 | 686 |
| L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 |
| H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 |
PN2.5MPa下的硬密封固定球閥外形尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 498 | 591 | 686 |
| L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 648 | 648 | 762 | 838 | 914 | 991 | 1143 | 1346 |
| H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 395 | 395 | 430 | 470 | 550 | 580 | 700 | 800 |
<
<
<
<
<
<
<
<
<
<
