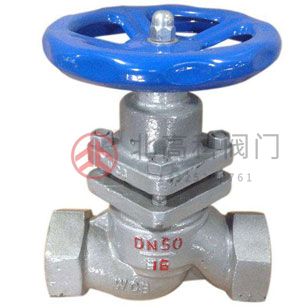

高壓柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。
概述
UJ41H-16C高壓金屬密封柱塞閥性能規(guī)范：
公稱壓力（PN）：1.6Mpa
低壓氣密封試驗壓力：0.6Mpa
強度試驗壓力（PT）：2.4Mpa
適用介質：蒸汽、油品、水
UJ41H（Y）-25高壓金屬密封柱塞閥性能規(guī)范：
公稱壓力（PN）：2.5-4Mpa
低壓氣密封試驗壓力：0.6Mpa
強度試驗壓力（PT）：3.75-6Mpa
適用介質：蒸汽、油品、水
適用范圍
當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業(yè)以及一般工業(yè)中。

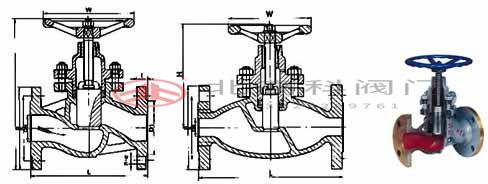

結構示意圖
主要連接、結構尺寸
| DN(mm) 尺寸（mm） | UJ41H-16C、Y、P、R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
| t | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
| n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
| 重量（千克） | 3．5 | 4．5 | 5．5 | 8 | 11．5 | 15 | 21 | 30 | 42 | 55 | 90 | 142 | 210 | 290 | 500 | |
| DN(mm) 尺寸（mm） | UJ41H（Y）-25C、P、R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 |
| H | 170 | 190 | 200 | 230 | 260 | 280 | 300 | 370 | 400 | 420 | 510 | 590 | 710 | 830 | 950 | 1080 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 540 | 780 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 200 | 375 | 445 | 510 | 570 | 655 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | 510 | 585 |
| D1 | 39 | 50 | 57 | 65 | 75 | 87 | 109 | 120 | 148 | 175 | 203 | 259 | 312 | 363 | 421 | 473 |
| t | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 22 | 30 | 38 | 42 | 46 | 52 | 58 |
| n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-30 | 12-34 | 16-34 | 16-34 | 16-41 |
| DN(mm) 尺寸（mm） | UJ41H-40C、Y、P、R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 533 | 622 | 711 | 838 | 914 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 460 | 540 | 640 | 740 | 850 | 980 | 1100 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 505 |
| t | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 |
| n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
| 重量（千克） | 3.5 | 4.5 | 5.5 | 8 | 11.5 | 15 | 21 | 30 | 42.5 | 57 | 91 | 150 | 220 | 300 | 550 | |
<
<
<
<
<
<
<
<
<
<
