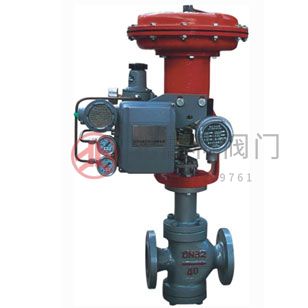

ZMAN氣動薄膜雙座調節閥是常用的執行器之一。閥內有兩三個閥座，流體通過閥芯和兩個閥座之間的上下密封面流出，因而流通能力大，不平衡力小。適用于流量大，壓差大，泄漏量要求不高的場合。
執行機構主要技術參數
| 型號 | ZMAB-2 | ZMAB-3 | ZMAB-4 | ZMAB-5 | ZMAB-6 |
| 薄膜有效面積cm2 | 280 | 400 | 630 | 100 | 1600 |
| 行程mm | 16 | 25 | 40 | 60 | 100 |
| 彈簧范圍Kpa | 20-100/40-200/20-60、60-100/80-240 | ||||
性能指標
| 項目 | 指標值 | 項目 | 指標值 | ||||
| 基本誤差% | 不帶定位器 | ±5.0 | 始終點偏差% | 氣關 | 不帶定位器 | 始點 | ±5.0 |
| 帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
| 回差% | 不帶定位器 | 3 | 帶定位器 | 始點 | ±1.0 | ||
| 帶定位器 | 1 | 終點 | ±1.0 | ||||
| 氣開 | 不帶定位器 | 始點 | ±2.5 | ||||
| 終點 | ±5.0 | ||||||
| 帶定位器 | 始點 | ±1.0 | |||||
| 死區% | 不帶定位器 | 3 | 終點 | ±1.0 | |||
| 帶定位器 | 0.4 | 允許泄漏量1/h 1*10-3*閥額定容量 | |||||
| 額定行程偏差 | 2.5 | ||||||
允許壓差
| 氣源壓力Mpa | 彈簧壓力Kpa | 公稱通徑mm | |||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.7 | 2.7 | 2.1 | 2 | 1.7 |
| 0.24 | 40=200 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.4 | 4.8 | 4.6 | 3.9 |
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下
可配附件
外形尺寸
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| D | 280 | 325 | 410 | 495 | 600 | ||||||||
| L | PN16 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 640 | 720 |
| PN40 | 195 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 735 | |
| PN60 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 680 | 750 | |
| H | 常溫型 | 685 | 690 | 785 | 795 | 1165 | 1095 | 1120 | 1320 | 1340 | 1425 | 1956 | 2016 |
| 中溫型 | 835 | 840 | 925 | 935 | 1220 | 1260 | 1280 | 1535 | 1555 | 1640 | |||
| H1 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | 440 | 475 | |
需用介質壓力和工作溫度的關系
| 閥體材料 | 公稱壓力PN（Mpa） | 介質工作溫度℃ | |||||||
| ＜120 | ＜200 | ＜250 | ＜300 | ＜350 | ＜400 | ＜425 | ＜450 | ||
| 最大工作壓力Mpa | |||||||||
| HT200 | 1.6 | 1.6 | 1.5 | ||||||
| ZG230-250 | 4 | 4 | 3.7 | 3.3 | 3 | 2.8 | 2.3 | 1.8 | |
| 6.4 | 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 | ||
| ZG1Cr18Ni9Ti | 4 | 4 | 3 | 2.7 | 2.4 | ||||
| 6.4 | 4.7 | 4.4 | 4.2 | 4 | |||||
訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
<
<
<
<
<
<
<
<
<
<
