組合式減壓閥的結構設計具有實質性的特點和進步，通過自動控制將出水口壓力調節到用戶需要的確定無論入口壓力如何變化，無論入口流量如何變化，出口減壓值始終保持在用戶要求的范圍內，波動的高壓自動控制成恒定的低壓。本實用新型實現了組合式減壓閥的本體上裝有主閥和主閥瓣。

組合減壓閥是氣動控制閥的一部分。主要作用是將氣源壓力減壓穩定到固定值，使調節閥獲得穩定的氣源動力進行調節控制。按結構可分為膜式、彈簧膜式、活塞式、杠桿式和波紋管式；按閥座數量可分為單座式和雙座式；按閥瓣位置可分為正作用型和反作用型。

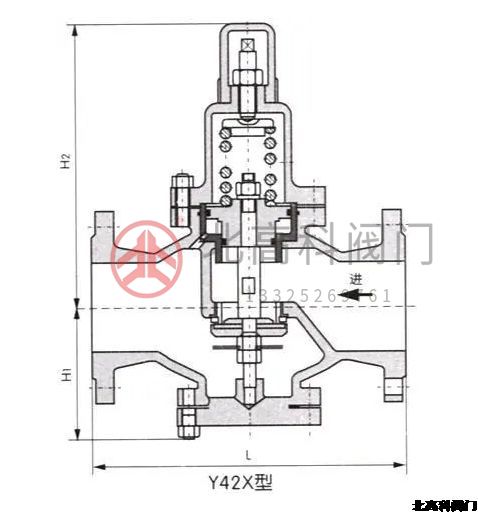

y42x空氣減壓閥結構圖

1、組合減壓閥的雙反饋切換原理：

組合減壓閥的反饋系統是一個獨立的系統，根據減壓閥出口的變化信號控制通流面積（節流錐開度）。減壓閥配有互為備份的雙反饋系統。啟用系統A和禁用系統B的操作方式可以達到減壓閥不停機維護的目的。

2、組合減壓閥自動調節原理：

組合減壓閥是一種減壓閥調壓閥，在復雜多變的工況下也能利用水壓自行調節。當流量變化時，保持出口壓力和流量穩定。完全實現自控，調試簡單，運行可靠。

3、反沖洗排污組合減壓閥工作原理：

水電站的運行條件比較復雜，尤其是水質的好壞直接關系到設備的安全運行。對于含沙量大的水電站，除在減壓閥溢流位置采用不銹鋼和堆焊鎳基合金以防腐蝕外，減壓閥的反沖排污裝置還可以有效防止管道堵塞。反饋控制系統。在泥沙和雜物較多的水中保持減壓閥處于良好的工作狀態。
