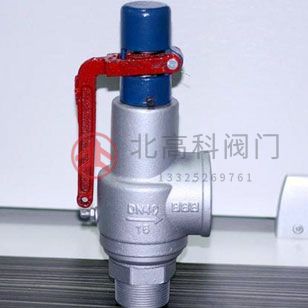

A28H,A28Y帶手柄彈簧全啟式安全閥型號是A28H,A28Y
A28H/Y型適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質(zhì)的設備或管路上。 A28Y-P/R型適用于工作溫度≤200℃有腐蝕性介質(zhì)的設備或管路上，作為超壓保護裝置。
主要連接尺寸：
公稱通徑 Nominal DN(mm)Diameter | 尺寸 Dimension | |||||
do | R | G | L | L1 G | ≈H | |
| 15 | 10 | 1/2＂ | 3/4＂ | 37 | 65 | 196 |
| 20 | 12 | 3/4＂ | 1＂ | 40 | 70 | 215 |
| 25 | 15 | 1＂ | 1 1/4＂ | 45 | 78 | 210 |
| 32 | 20 | 1 1/4＂ | 1 1/2＂ | 60 | 90 | 304 |
| 40 | 25 | 1 1/2＂ | 2＂ | 67 | 105 | 325 |
| 50 | 32 | 2＂ | 2 1/2＂ | 76 | 115 | 346 |
| 65 | 40 | 2 1/2＂ | 3＂ | 110 | 145 | 372 |
<
<
<
<
<
<
<
<
<
<
