空壓機安全閥有彈簧式和桿式兩大類。另外還有沖量式安全閥、先導式安全閥、安全切換閥、安全解壓閥、靜重式安全閥等。彈簧式安全閥主要依靠彈簧的作用力而工作，彈簧式安全閥中又有封閉和不封閉的，一般易燃、易爆或有毒的介質應選用封閉式，蒸汽或惰性氣體等可以選用不封閉式，在彈簧式安全閥中還有帶扳手和不帶扳手的。杠桿式安全閥主要依靠杠桿重錘的作用力而工作，但由于杠桿式安全閥體積龐大往往限制了選用范圍。溫度較高時選用帶散熱器的安全閥。
用途：

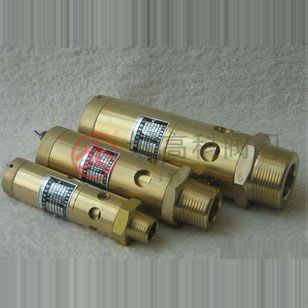

本閥門適用于工作溫度≤200℃的空氣，系空壓機專用安全閥，當設備內壓力超過允許值時，閥門自動開啟，繼而全Z排放，當壓力降低到規定值時，閥門自動關閉，保障設備安全運行。
主要連接尺寸：
公稱通徑 Nominal Diameter DN | 尺寸 Dimension | ||||||
do | G | D | D1 | Z-φd | L | ≈H | |
| 20 | 17 | G1＂ | 62 | 44 | 4-17 | 25 | 220 |
| 25 | 20 | M36×2 | 70 | 50 | 4-20 | 28 | 226 |
<
<
<
<
<
<
<
<
<
<
