在一般情況下，水中約含2VOL%的溶解空氣，在輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋（AIR POCKET），使輸水變得困難，系統的輸水能力可因此下降約5~15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑、廠區內配管、小型泵站用以保護或改善系統的輸水效率及節約能源。單桿式（SIMPLE LEVER TYPE）微量排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球、杠桿、杠架、閥座等均為304不銹鋼，內部使用標準排氣孔徑1/16，適合用于PN16工作壓力環境。
一、ARVX微量排氣閥產品概述

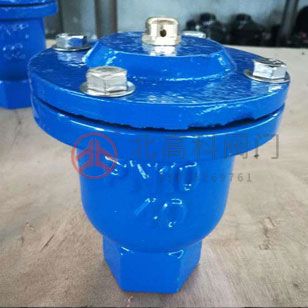

ARVX微量排氣閥是一種采用螺紋連接，由閥體、閥蓋、浮球、升降罩和小排氣孔密封組件等組成，具有小排氣孔，尺寸為1.6mm~25mm的進排氣閥，其用來排出系統正常運行過程中管道中聚集的氣體，排氣量較小。管道中一旦有氣體析出，閥門便自動動作，隨時排放在管道內聚集的少量空氣，防止管道發生氣阻、氣爆等不利工況，使系統流量達到設計流量，保證系統安全、高效運行。
ARVX微量排氣閥主要用于輸水管道中，排除水中約含2%的溶解空氣，因在輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋使輸水變得困難，系統的輸水能力可因此下降5~15%，此閥可改善輸水系統的效率及節約能源，廣泛用于高層建筑，廠區內配管，小型泵站及建筑消防系統等。本產品能夠在有壓力的條件下排出水中析出的空氣，同時具有一定的排氣量。
二、ARVX微量排氣閥主要零件材料
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
3 | 浮 球 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
4 | 升 降 罩 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
5 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
三、ARVX微量排氣閥性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | |||
螺紋標準 | GB/T 7306.2-2000 55°密封管螺紋(第2部分：圓錐內螺紋與圓錐外螺紋)等 | |||
檢驗驗收 | JB/T 12386-2015 給水管道進排氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
介質溫度 | 0℃~65℃ | |||
工作介質 | 清水、原水(注：不能用于污水系統) | |||
四、ARVX微量排氣閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
G | D | L | H | ||
1.0-2.5 | 15 | 1/2" | 1.6 | 130 | 155 |
20 | 3/4" | 1.6 | 130 | 155 | |
25 | 1" | 1.6 | 130 | 155 | |
32 | 1 1/4" | 1.6 | 130 | 155 | |
五、ARVX微量排氣閥結構圖
<
<
<
<
<
<
<
<
<
<
