自動排氣閥是暖通系統及暖通空調系統在運行過程中用來排氣的裝置。暖通系統及暖通空調系統在運行過程中，水在加熱時釋放的氣體如氫氣、氧氣等帶來的眾多不良影響會損壞系統及降低熱效應，這些氣體如不能及時排掉會產生很多不良后果。諸如：由氧化導致的腐蝕；散熱器里氣袋的形成；熱水循環不暢通不平衡，使某些散熱器局部不熱；管道帶氣運行時的噪聲；循環泵的渦空現象。所以系統中的廢氣必須及時排出，由此可見運用自動排氣閥的重要作用。

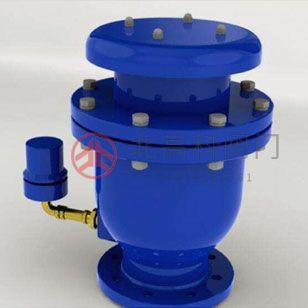

一、KP4X快速排氣閥產品概述
KP4X快速排氣閥是一種由閥體、閥蓋、導向托架、導向套、浮桶、密封蓋、密封墊、防塵罩和排氣嘴等組成，具有大排氣孔，尺寸不小于25mm的快速進排氣閥，其安裝在水平管路的頂端位置上，在管路充水前，浮桶和密封蓋等在自身重量作用下落入導向托架內，使大排氣孔處于全開狀態，在充水過程中，管路內的氣體在水介質壓強作用下進入閥體腔后由大排氣孔迅速排出。隨著空氣的排出，水逐漸進入閥體內，浮起密封蓋及浮桶，密封住大排氣孔及小排氣孔。充滿水的管路中，空氣逐漸進入管路頂端處的閥門閥體內，待空氣積聚到一定量時，浮桶失去浮力而下降，露出小排氣孔，空氣從小排氣孔中排出。當管路內產生負壓(檢慘、管路排水等原因)，需補氣時，密封蓋等件在其自身重量和壓差作用下落至浮桶上，打開了大排氣口吸入大量空氣，防止了由負壓引起的管路損壞。本產品具有結構緊湊，重量輕，流阻低，排吸氣量大等特點。
二、KP4X快速排氣閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
3 | 導向托架 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
4 | 浮 桶 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
5 | 密 封 蓋 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
6 | 密 封 墊 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 防 塵 罩 | QT450 | WCB | CF8 | CF8M |
三、KP4X快速排氣閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | |||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
檢驗驗收 | JB/T 12386-2015 給水管道進排氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
介質溫度 | 0℃~80℃ | |||
工作介質 | 清水、原水等 | |||
四、KP4X快速排氣閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
H | D0 | D | D1 | ||
1.0-1.6 | 25 | 285 | 140 | 115 | 85 |
50 | 370 | 160 | 160 | 125 | |
80 | 410 | 205 | 195 | 160 | |
100 | 460 | 240 | 215 | 180 | |
150 | 575 | 300 | 280 | 240 | |
200 | 635 | 325 | 335 | 295 | |
250 | 675 | 380 | 390 | 350 | |
300 | 735 | 478 | 440 | 400 | |
五、KP4X快速排氣閥結構圖
<
<
<
<
<
<
<
<
<
<
