【閥門用途】
三通球閥適用于在對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流;開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便;五種流向類型滿足不同工藝要求，可進行手、氣動、電動控制。
【常見型號】
三通球閥常見的型號有：q44f、q45f、q644f、q645f、q944f、q945f等。
【閥門特點】
1、閥座可設計成四面座浮動球和固定球，流態穩定，密封可靠;
2、三通球閥結構可設計成側裝式和頂裝式，雙向密封設計;流向切換絕無串流;
3、防飛出閥桿設計;
4、防靜電設計;
5、兩位(開和關位置)鎖定設計。
【執行標準】
設計規范： GB/T 12237 API 6D API 608 BS 5351
結構長度： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D

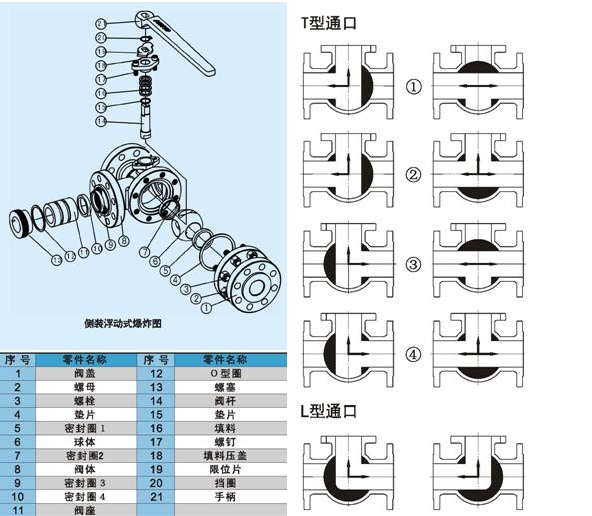

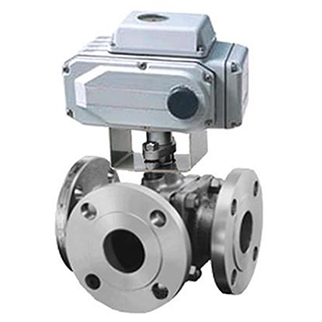

【結構圖片】
【外形尺寸及重量】
CLASS150、PN1.6MPa公稱壓力下的三通球閥外形尺寸及重量：
| DN | NPS | L | do | H | H1 | H2 | Lo | W | 重量 |
| 15 | 1/2 | 140 | 13 | 90 | 70 | / | 160 | / | 3 |
| 20 | 3/4 | 150 | 15 | 106 | 86 | / | 230 | / | 4 |
| 25 | 1 | 160 | 25 | 109 | 88 | / | 230 | / | 6 |
| 32 | 1 1/4 | / | 32 | 125 | 106 | / | 400 | / | 10 |
| 40 | 1 1/2 | 210 | 38 | 149 | 132 | / | 400 | / | 14 |
| 50 | 2 | 220 | 51 | 154 | 137 | / | 400 | / | 20 |
| 65 | 2 1/2 | 250 | 64 | 189 | 162 | / | 700 | / | 25 |
| 80 | 3 | 260 | 76 | 198 | 170 | / | 700 | / | 32 |
| 100 | 4 | 330 | 102 | 254 | 229 | / | 1050 | / | 45 |
| 125 | 5 | 430 | 127 | 273 | 247 | / | 1050 | / | / |
| 150 | 6 | 510 | 152 | / | / | 314 | / | 450 | / |
| 200 | 8 | 580 | 203 | / | / | 430 | / | 600 | / |
| 250 | 10 | 670 | 250 | / | / | 475 | / | 600 | / |
CLASS300、PN2.5MPa、PN4.0MPa公稱壓力下的三通球閥外形尺寸及重量：
| DN | NPS | L | do | H | H1 | H2 | Lo | W | 重量 |
| 15 | 1/2 | 140 | 13 | 90 | 70 | / | 160 | / | 3 |
| 20 | 3/4 | 165 | 15 | 106 | 86 | / | 230 | / | 4 |
| 25 | 1 | 165 | 25 | 109 | 88 | / | 230 | / | 6.5 |
| 32 | 1 1/4 | 220 | 32 | 125 | 106 | / | 400 | / | 11 |
| 40 | 1 1/2 | 250 | 38 | 149 | 132 | / | 400 | / | 15 |
| 50 | 2 | 260 | 51 | 154 | 137 | / | 400 | / | 21.5 |
| 65 | 2 1/2 | 320 | 64 | 189 | 162 | / | 700 | / | / |
| 80 | 3 | 320 | 76 | 198 | 170 | / | 700 | / | 35 |
| 100 | 4 | 370 | 102 | 254 | 229 | / | 1050 | / | 49 |
| 125 | 5 | 510 | 127 | 273 | 247 | / | 1050 | / | / |
| 150 | 6 | 510 | 152 | / | / | 314 | / | 450 | / |
| 200 | 8 | 580 | 203 | / | / | 430 | / | 600 | / |
| 250 | 10 | 670 | 250 | / | / | 475 | / | 600 | / |
<
<
<
<
<
<
<
<
<
<
