【產品用途】

低溫球閥系列主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。這類介質不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。而且這些介質滲透力強，易泄漏，加工制造比較困難。

【產品特點】

1、承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮，密封部位的結構在溫度變化時不會產生永久的變形。用于-100℃以下工況時，閥門零件在精加工前應進行深冷處理，即將零件漫放在液氮箱中進行冷卻，當零件溫度達到-196℃時，開始保溫l-2h.然后取出箱外自然處理到常溫，重復循環2次。

2、閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果。同時還可以纏繞保冷材料， 防止冷能損失。長頸的頸長(H.見下圖)可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時，可以從填料函中間(見組合填料結構)加入潤滑脂形成油封層，降低填料函的壓差，提高密封性能。

3、使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。

4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積激劇膨脹，壓力會異常升高，當閥門中腔壓力升高時，閥門中腔和進口側連通，或在閥門進口端安置泄壓閥，保證閥門安全使用。

5、低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封牲和復原性。

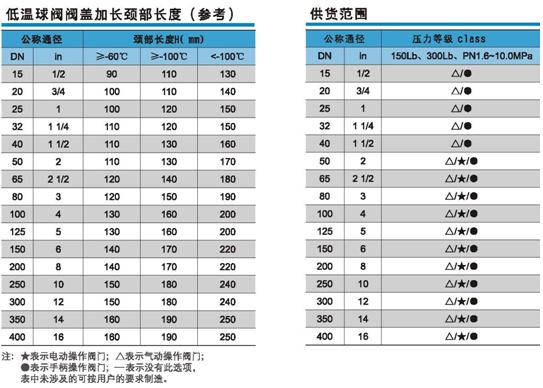

【閥蓋加長頸部長度及供貨范圍】

【執行標準】

設計規范： GB/T1224 API 6D

連接尺寸： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

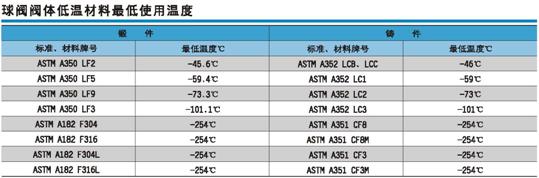

【低溫材料最低使用溫度】

【低溫球閥外形尺寸】

低溫球閥的主要外形尺寸參考浮動球閥和固定球閥，閥門高度尺寸在其基礎上加上加長閥蓋的高度。

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
